Revit Fenster Familie nach MBO – Rettungsfenster, Brüstung, Belichtung

Für Architekt:innen und Bauzeichner:innen, die Bauantragspläne in Revit zeichnen. Ihr Rohbaumaß und die Ansichtsbreiten Ihres Fensterherstellers ergeben sofort die lichte Öffnung und drei MBO-Urteile.

Full version — $100 once · alle 12 Blöcke als .dxf · einmal zahlen, kein Abo.
Die Vollversion ergänzt, was nach dem Rettungsfenster fehlt: Brüstung 800/900 nach Absturzhöhe, bodentiefe Fenster mit Umwehrung 900/1100, Stulp-, Pfosten- und Festverglasung, 2 Grundrisse (Wand 365), Dachfenster-Schnitt, Belichtungstabelle für 8 Rohbaumaße.

Ansicht, maßstäblich: Rohbauöffnung (schwarz), lichte Öffnung aus Ihren Herstellerwerten (blau), Mindestöffnung 900 x 1200 (rot gestrichelt), Linie 1200 ü. FFB.

Ihre Werte (Beispielwerte sind vorausgefüllt – tragen Sie Ihre eigenen ein)

Die Ansichtsbreiten 120 / 140 / 120 mm sind Beispielwerte, keine Normwerte – übernehmen Sie die Angaben Ihres Fensterherstellers.

Kostenlos: der Block Rettungsfenster als .dxf

RAM 1260 x 1635, Brüstung 900, Mindestöffnung 900 x 1200 und Linie 1200 ü. FFB eingezeichnet, Layer Fenster_Ansicht, Einheit mm. revit-fenster-familie-mbo-free.zip

So wird daraus Ihre Revit Fenster Familie

  1. In Revit eine neue Familie aus der Vorlage Generic Model (Allgemeines Modell) anlegen.
  2. Einfügen ▸ CAD importieren (Import CAD) und die .dxf wählen.
  3. Importeinheit Millimeter einstellen – die Datei ist in mm gezeichnet.
  4. Familie speichern und Load into Project.

Was nicht übertragen wird: Parameter und Formeln. Sie erhalten maßgenaue Blöcke, keine parametrische Familie. Was Sie gewinnen: Dieselbe Datei öffnet sich in Revit, AutoCAD, SketchUp Pro und jedem CAD-Programm.

Warum nicht eine kostenlose Hersteller-Familie?

Sie zeigt den Rahmen einer Produktserie, aber keine Linie 1,20 m ü. FFB, keine Mindestöffnung 0,90 x 1,20 m und keinen 1/8-Nachweis – genau die Maße, die der Prüfer im Bauantrag nachmisst. Ein Rettungsfenster, das die Mindestöffnung verfehlt, zählt nicht als zweiter Rettungsweg.

Rechtsgrundlage

Vollversion holen $100

Diese Seite ist das funktionierende Teilstueck. Das komplette Paket enthaelt alles Weitere.

Ein Rettungsfenster unter 0,90 x 1,20 m lichter Öffnung zählt nicht als zweiter Rettungsweg (MBO § 37 Abs. 5). 12 maßhaltige Blöcke in mm – eine .dxf für Revit, AutoCAD, SketchUp Pro und jed

Hersteller-BIM-Objekte sind kostenlos, bilden aber nur die eigene Produktserie ab; die MBO-Grenzlinien (lichte Öffnung 0,90 x 1,20 m, UK 1,20 m ü. FFB, Brüstung 0,80/0,90 m, Umwehrung 0,90/1,10 m, Belichtung 1/8) zeichnen Sie dort

Vollversion kaufen — $100
Vollversion gewünscht?
E-Mail eintragen — wir senden den Download-Link.
ENDEJAESPT

Werkzeug finden

· ReadyStack

Rechenbeispiel

Echte Zahlen aus diesem Werkzeug, Zeile für Zeile.

Revit Fenster Familie nach MBO – 12 DXF-Fensterblöcke (Rettungsfenster, Brüstung, Belichtung)

Ein Fenster kann als Rettungsfenster bestehen und im selben Bauantrag trotzdem durchfallen. Das passiert, wenn man die drei Fensterregeln der Musterbauordnung einzeln prüft statt zusammen.

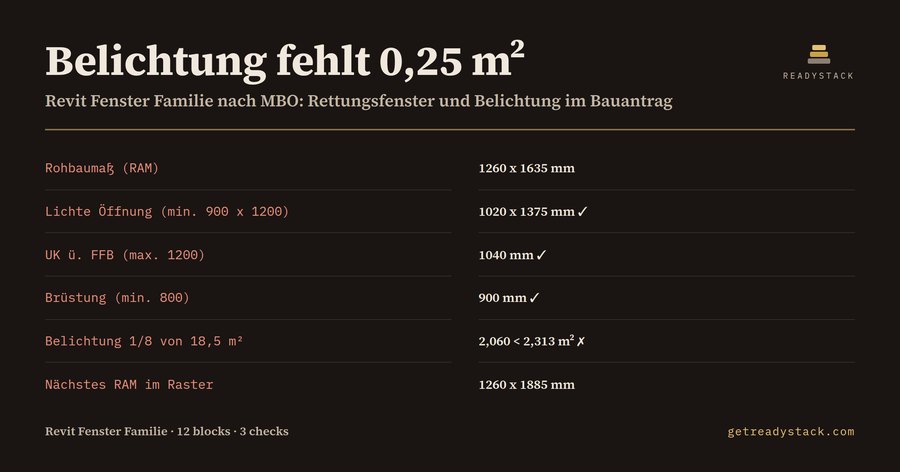

Das Beispiel: ein Kinderzimmer mit 18,5 m² Netto-Grundfläche und einem Fenster mit Rohbaumaß 1260 x 1635 mm, Brüstung im Rohbau 900 mm. Für Anschlussfuge, Rahmen und Flügel setzen wir 120 mm je Seite, 140 mm unten und 120 mm oben an – das sind Beispielwerte, die echten Werte stehen in den Unterlagen Ihres Fensterherstellers.

Erste Regel, MBO § 37 Abs. 5: Ein Fenster, das als zweiter Rettungsweg dient, muss im Lichten mindestens 0,90 x 1,20 m groß sein und darf nicht höher als 1,20 m über der Fußbodenoberkante liegen. Aus 1260 x 1635 werden mit unseren Werten 1020 x 1375 mm lichte Öffnung. Die Unterkante liegt bei 900 + 140 = 1040 mm über FFB. Beides erfüllt – das Fenster zählt als Rettungsweg.

Zweite Regel, MBO § 38 Abs. 3: Fensterbrüstungen müssen bei einer Absturzhöhe bis 12 m mindestens 0,80 m hoch sein, darüber mindestens 0,90 m. Im Erdgeschoss oder ersten Obergeschoss reichen also 800 mm; unsere 900 mm bestehen. Liegt derselbe Raum in einem Gebäude mit 14 m Absturzhöhe, springt die Grenze auf 900 mm. Eine Brüstung von 850 mm fällt dann durch und braucht ein Geländer.

Dritte Regel, MBO § 47 Abs. 2: Aufenthaltsräume brauchen Fenster mit einem Rohbaumaß von mindestens 1/8 der Netto-Grundfläche. Für 18,5 m² sind das 2,313 m². Das Fenster hat 1,260 x 1,635 = 2,060 m². Es fehlen 0,25 m². Hier fällt das Fenster durch, obwohl es als Rettungsfenster besteht.

Die Lösung bleibt im Raster. Rohbaumaße folgen dem 12,5-cm-Raster nach DIN 4172, Öffnungen sind n x 125 + 10 mm groß. Bei gleicher Breite 1260 ist die nächste Höhe, die reicht, 1885 mm: 1,260 x 1,885 = 2,375 m². Die lichte Öffnung wird größer, die Unterkante bleibt bei 1040 mm. Alle drei Prüfungen bestehen.

Der dritte Fall zeigt die Gegenrichtung. Nimmt man ein schmaleres Fenster mit 1135 mm Rohbaubreite, bleiben mit denselben Herstellerwerten nur 895 mm lichte Breite. Das liegt 5 mm unter der Grenze. Das Fenster sieht in der Ansicht fast gleich aus, zählt aber nicht mehr als zweiter Rettungsweg.

Warum das in Revit schnell untergeht: Eine Fenster-Familie vom Hersteller zeigt Rahmen und Flügel, aber keine Linie 1200 über FFB, keine Mindestöffnung 900 x 1200 und keinen Flächennachweis. Man misst jedes Mal von Hand nach.

Deshalb haben wir die Grenzmaße in die Blöcke selbst gezeichnet. Der kostenlose Block Rettungsfenster (RAM 1260 x 1635, Brüstung 900) enthält die Mindestöffnung 900 x 1200 als eigenes Rechteck und die Linie 1200 über FFB. Die Vollversion enthält 12 Blöcke in einer .dxf: Dreh-Kipp-Fenster mit Brüstung 800 und 900, Stulp-, Pfosten- und Festverglasung, zwei bodentiefe Fenster mit Umwehrung 900 und 1100 nach § 38 Abs. 4, zwei Grundrisse mit Wand 365, ein Dachfenster-Schnitt mit dem Traufabstand von 1 m nach § 37 Abs. 5 Satz 2 und eine Belichtungstabelle für 8 Rohbaumaße.

In Revit legen Sie eine Familie aus der Vorlage Generic Model an, importieren die .dxf über CAD importieren, stellen die Einheit auf Millimeter und laden die Familie ins Projekt. Parameter und Formeln werden dabei nicht übertragen – Sie erhalten maßgenaue Blöcke, keine parametrische Familie. Dieselbe Datei öffnet sich auch in AutoCAD und SketchUp Pro.

Die Paragraphen stammen aus der Musterbauordnung, zuletzt geändert am 22.02.2019. Maßgeblich ist die Landesbauordnung Ihres Bundeslandes; prüfen Sie dort die entsprechende Stelle.

15 Sekunden — was es wirklich tut

Häufige Fragen

Was ist in dieser Revit Fenster Familie enthalten?

Eine .dxf in Millimetern mit 12 Fensterblöcken: Rettungsfenster mit Mindestöffnung 900 x 1200 und Linie 1200 ü. FFB, Dreh-Kipp-Fenster mit Brüstung 800 oder 900 nach Absturzhöhe, bodentiefe Fenster mit Umwehrung 900 oder 1100, zwei Grundrisse (Wand 365), ein Dachfenster-Schnitt und die Belichtungstabelle 1/8. Über Import CAD wird daraus eine Revit-Familie.

Für wen sind die Fensterblöcke gedacht?

Für Architekt:innen, Bauzeichner:innen und Revit-Anwender:innen in Deutschland, die Bauantragspläne zeichnen und bei jedem Projekt dieselben Fenster samt MBO-Grenzmaßen neu konstruieren. Die Maße folgen der Musterbauordnung; die Landesbauordnung Ihres Bundeslandes kann abweichen, deshalb nennt jeder Block den Paragraphen, den Sie gegenprüfen.

Warum nicht einfach eine kostenlose Hersteller-Familie nehmen?

Hersteller-Familien zeigen den Rahmen einer Produktserie, aber keine Linie 1,20 m ü. FFB, keine Mindestöffnung 0,90 x 1,20 m, keine Brüstungsgrenze nach Absturzhöhe und keinen 1/8-Belichtungsnachweis. Genau diese Maße misst der Prüfer im Bauantrag nach. Hier sind sie als Linien und Texte in jedem Block eingezeichnet.

Was bekomme ich kostenlos?

Den vollständigen Block Rettungsfenster (RAM 1260 x 1635, Brüstung 900) als .dxf und den Web-Check im Browser: Sie tragen Rohbaumaß, Brüstung und die Ansichtsbreiten Ihres Herstellers ein und sehen sofort lichte Öffnung, Urteil nach § 37 Abs. 5, Brüstung nach § 38 Abs. 3 und Belichtung nach § 47 Abs. 2.

Was kostet die Vollversion im Vergleich?

Einmalig 100 USD, kein Abo, für 12 Blöcke in einer Datei. Hersteller-BIM-Objekte sind kostenlos, bilden aber nur ihre eigene Serie ab und enthalten keine MBO-Grenzlinien – die zeichnen Sie sonst in jedem Projekt selbst nach. Den Rettungsfenster-Block und den Web-Check prüfen Sie vorher kostenlos mit Ihren eigenen Maßen.
