Familias Revit ventanas CTE DB-SUA: ¿cumple el antepecho de tu ventana?

Para arquitectos, aparejadores y delineantes en España que dibujan fachadas de vivienda. Mete la caída y las cotas de tu ventana y verás el resultado con el alzado dibujado.

Versión completa: $100, pago único. Los 12 bloques DXF (antepecho 1.100 mm, balconera, paño fijo, plantillas de limpieza y barrera) para insertar en tu alzado. Full version — $100 once

Gratis: 2 bloques DXF completos

Ventana abatible 2 hojas 1.200 x 1.200 en alzado (antepecho 900, caída hasta 6 m) y en planta. Son tuyos para usar en cualquier proyecto: familias-revit-ventanas-cte-free.zip.

Lo que falta cuando el edificio pasa de 6 m: los 12 bloques ($100, pago único)

  1. Ventana abatible 2 hojas 1.200 x 1.200, alzado, antepecho 900 (gratis)
  2. Ventana abatible 2 hojas 1.200, planta (gratis)
  3. Ventana abatible 2 hojas 1.200 x 1.200, alzado, antepecho 1.100
  4. Ventana abatible 1 hoja 600 x 1.000 (baño o cocina), alzado, antepecho 1.100
  5. Ventana oscilobatiente 1 hoja 800 x 1.200, alzado, antepecho 900
  6. Ventana oscilobatiente 1 hoja 800, planta
  7. Ventana corredera 2 hojas 1.500 x 1.200, alzado, antepecho 1.100
  8. Ventana corredera 2 hojas 1.500, planta
  9. Balconera abatible 2 hojas 1.400 x 2.200 con barandilla de 1.100 mm y área de impacto de puerta
  10. Paño fijo 1.200 x 2.200 desde el suelo con área de impacto de 0 a 900 mm
  11. Plantilla de limpieza: radio 850 mm desde el borde practicable a 1.300 mm como máximo
  12. Plantilla de barrera no escalable: 300 / 500 / 800 / 900 / 1.100 mm

Cada bloque lleva la cota escrita junto al apartado del CTE que la exige: DB-SUA 1 3.1, 3.2.1, 3.2.3 y apdo. 5, y DB-SUA 2 1.3.

Cómo meterlo en Revit (4 pasos)

  1. Crea una familia nueva con la plantilla Modelo genérico métrico.
  2. Insertar > Importar CAD y elige el .dxf.
  3. Unidades de importación: milímetros (el archivo está en mm).
  4. Guarda la familia y pulsa Cargar en proyecto.

Lo que se pierde: los parámetros y las fórmulas no viajan en un .dxf. Son bloques con cotas exactas, no familias paramétricas. Lo que se gana: el mismo archivo abre en Revit, AutoCAD, SketchUp Pro y cualquier CAD.

Por qué no basta con una familia gratuita

Las familias genéricas y las de fabricante traen la carpintería, no el mínimo de 900 o 1.100 mm del DB-SUA 1, el área de impacto de 900 o 1.500 mm del DB-SUA 2 ni el radio de limpieza de 850 mm. Un chatbot te dice la cifra; no te da el bloque que se inserta en tu alzado.

Referencia de precio medida en septiembre de 2026: en esta misma estantería de familias de ventanas para Revit hay packs de pago a 100 USD. El comprobador de arriba es gratis y usa tus propias cotas antes de que pagues nada.

Consigue la version completa $100

Esta pagina es la pieza que ya funciona. El paquete completo incluye todo lo siguiente.

Una ventana con 8,40 m de caída y antepecho de 1.000 mm no cumple: el DB-SUA 1 (3.2.1) exige 1.100 mm por encima de 6 m, faltan 100 mm. 12 bloques DXF en mm dibujados a esas cotas; abren en

Referencia medida en septiembre de 2026: en esta misma estantería de familias de ventanas para Revit hay packs de pago a 100 USD. La alternativa gratuita, las familias de fabricante, dibuja su carpintería, no las cotas del DB-SUA.

Comprar la versión completa — $100
ENDEJAESPT

Buscar una herramienta

· ReadyStack

Ejemplo resuelto

Números reales de esta herramienta, línea por línea.

Familias Revit ventanas CTE DB-SUA: 12 bloques DXF en mm (antepecho 900 / 1.100)

Si dibujas fachadas de vivienda en España, hay una cifra que cambia a los 6 m: la altura mínima de la barrera de protección. El DB-SUA 1 del CTE, en su apartado 3.2.1, pide 900 mm cuando la diferencia de cota que protege no pasa de 6 m y 1.100 mm en el resto de los casos. En una ventana, esa barrera suele ser el propio antepecho. Y la exigencia empieza antes: el apartado 3.1 pide barrera en huecos y ventanas con una diferencia de cota mayor que 550 mm.

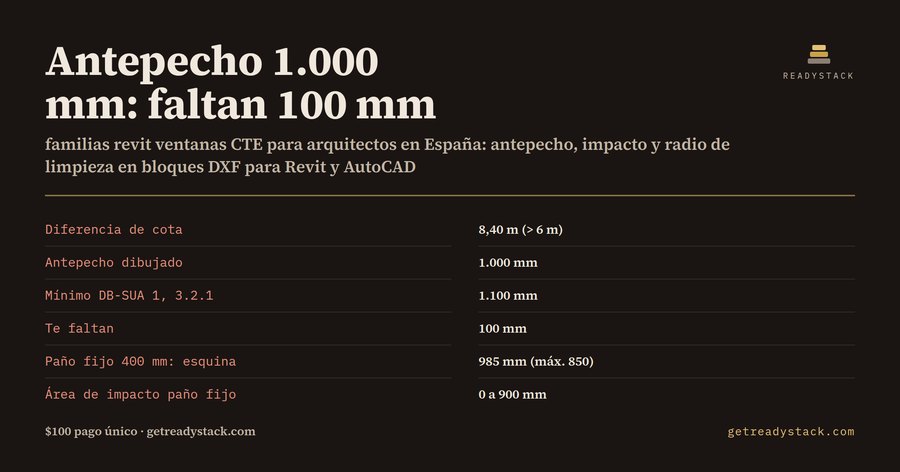

Un caso resuelto con el comprobador gratuito: ventana en una planta con 8,40 m de caída, antepecho dibujado de 1.000 mm. Resultado: mínimo 1.100 mm, faltan 100 mm. Si esa misma ventana estuviera a 5,20 m, el mínimo bajaría a 900 mm y los mismos 1.000 mm tendrían 100 mm de margen. La ventana no cambia; cambia la planta.

La segunda cifra que se olvida está en el apartado 5 del DB-SUA 1: limpieza de los acristalamientos exteriores en uso Residencial Vivienda, para vidrio transparente a más de 6 m sobre la rasante. Toda la superficie del acristalamiento tiene que quedar dentro de un radio de 850 mm desde algún punto del borde de la zona practicable situado a una altura no mayor de 1.300 mm. En la práctica afecta al paño fijo que acompaña a una hoja practicable. En el ejemplo, un paño fijo lateral de 400 mm con el dintel a 2.200 mm deja su esquina superior a 985 mm del mejor punto posible: no cumple. Con el dintel a 1.900 mm, un antepecho de 1.100 mm y un paño fijo de 250 mm, la esquina queda a 650 mm y cumple.

La tercera está en el DB-SUA 2, apartado 1.3: las áreas con riesgo de impacto. En paños fijos, del suelo a 900 mm. En puertas, y una balconera lo es, del suelo a 1.500 mm y con una anchura igual a la de la puerta más 300 mm a cada lado. El vidrio de esas áreas, si no hay una barrera de protección, necesita una clasificación según la UNE-EN 12600 (tabla 1.1 del DB-SUA 2).

Por qué esto acaba en un bloque y no en una nota: la comprobación se hace una vez, pero el alzado se dibuja muchas. Las familias genéricas y las de fabricante traen la carpintería, no la línea del mínimo. Por eso cada uno de los 12 bloques de este paquete lleva la cota dibujada y el apartado del CTE escrito al lado: la línea de 900 o 1.100 mm, el antepecho acotado, el rectángulo del área de impacto y el círculo de 850 mm.

Qué hay dentro, contado en el propio .dxf: 7 alzados (abatible 2 hojas 1.200 x 1.200 con antepecho 900 y con 1.100, abatible 1 hoja 600 x 1.000 de baño con 1.100, oscilobatiente 800 x 1.200 con 900, corredera 1.500 x 1.200 con 1.100, balconera 1.400 x 2.200 con barandilla de 1.100 mm y barrotes con hueco de 90 mm, paño fijo 1.200 x 2.200 con área de impacto), 3 plantas y 2 plantillas de comprobación. Unidades en mm, tres capas y el punto de inserción en el nivel de suelo terminado.

Cómo entra en Revit: una familia nueva con la plantilla Modelo genérico métrico, Insertar > Importar CAD, unidades en milímetros, guardar y Cargar en proyecto. Lo honesto: los parámetros y las fórmulas no viajan en un .dxf, así que son bloques con cotas exactas, no familias paramétricas. A cambio, el mismo archivo abre en AutoCAD, SketchUp Pro y cualquier CAD.

Antes de pagar nada, mete tus cotas en el comprobador y mira tu propia ventana dibujada. La versión gratuita incluye además la ventana abatible de 1.200 en alzado y en planta, completa y sin marcas.

15 segundos — lo que hace de verdad

Preguntas frecuentes

¿Qué hacen estas familias Revit de ventanas?

Son 12 bloques DXF en milímetros, en alzado y planta, con la cota que pide el CTE DB-SUA ya dibujada y citada: antepecho mínimo de 900 mm (caída hasta 6 m) o 1.100 mm (más de 6 m), área de impacto y radio de limpieza de 850 mm. Los importas en Revit como Modelo genérico o los insertas en AutoCAD.

¿Para quién están pensados estos bloques de ventana?

Para arquitectos, aparejadores y delineantes en España que dibujan fachadas de vivienda en Revit o AutoCAD y tienen que justificar el DB-SUA en el proyecto. Sirven sobre todo cuando el edificio supera 6 m de caída, porque ahí el antepecho mínimo pasa de 900 a 1.100 mm y aparecen las condiciones de limpieza.

¿Por qué no me valen las familias gratuitas de fabricante?

Las familias genéricas y las de fabricante dibujan su carpintería, no la norma: no traen la línea del mínimo de 900 o 1.100 mm, el área de impacto de 900 mm del paño fijo o de 1.500 mm de la puerta, ni el radio de 850 mm. Un chatbot te da la cifra, pero no el bloque que insertas en el alzado.

¿Qué consigo gratis sin pagar nada?

El comprobador web completo: metes caída, antepecho, dintel y paño fijo de tu ventana y ves si cumple, con el alzado dibujado. Por ejemplo, 8,40 m de caída y 1.000 mm de antepecho dan faltan 100 mm. También te llevas 2 bloques DXF completos: la ventana abatible de 1.200 en alzado con antepecho 900 y en planta.

¿Cuánto cuesta frente a dibujarlo yo mismo?

Es un pago único de $100, sin suscripción, por 12 bloques en un solo .dxf. En esta misma estantería hay packs de familias de ventanas de pago a 100 USD, pero dibujan carpintería genérica. La otra opción es redibujar cada ventana y comprobar cada cota contra el DB-SUA en cada proyecto nuevo.
