Familia Revit puerta corredera según el CTE

Para arquitectos, arquitectos técnicos y delineantes en España: indique su hoja y el descuento de paso libre de la ficha técnica de su fabricante, y vea al momento si la corredera cumple el DB-SUA y el DB-SI.

…

Versión completa — $100 una vez: los 12 bloques DXF en mm (hojas 725/825/925, superficie con holgura 200, doble, vidrio con franjas, aseo accesible, pasillo, evacuación DB-SI 3).
Pago único, sin suscripción. Compruebe antes su propia puerta aquí, gratis.

Descargar gratis: puerta corredera empotrada 825 x 2030 (planta + alzado, .dxf en mm)

Tipo de corredera

Ancho de hoja (mm)

Descuento del fabricante: hoja − paso libre (mm)

Altura del tirador (mm)

Altura libre de paso (mm)

Holgura hoja abierta → objeto fijo (mm)

¿En itinerario accesible?

¿Hoja de vidrio sin cerco ni tirador?

¿Salida de planta/edificio o evacúa a más de 50 personas?

¿Accionamiento?

Qué comprueba y de dónde sale cada cota

Paso libre ≥ 800 mm aportado por una sola hoja	CTE DB-SUA, Anejo A (itinerario accesible)
Mecanismo de apertura entre 800 y 1200 mm, a ≥ 300 mm del rincón	CTE DB-SUA, Anejo A
Altura libre en el umbral ≥ 2000 mm	CTE DB-SUA 2, apdo. 1.1
Corredera manual: holgura ≥ 200 mm hasta el objeto fijo más próximo	CTE DB-SUA 2, apdo. 2
Vidrio sin cerco ni tirador: franjas en 850-1100 y 1500-1700 mm	CTE DB-SUA 2, apdo. 1.4
Salida de planta/edificio o > 50 personas: abatible con eje vertical, o automática con apertura en fallo	CTE DB-SI 3, apdos. 6.1 y 6.5

Texto del CTE consultado en codigotecnico.org (DB-SUA con las modificaciones del RD 450/2022). El descuento de paso libre depende del armazón y del tirador: tómelo de la ficha técnica de su fabricante.

De la .dxf a su familia Revit

En Revit, cree una familia nueva con la plantilla Modelo genérico (Generic Model).
Insertar ▸ Importar CAD y elija la .dxf.
Unidades de importación: milímetros (el archivo está dibujado en mm).
Guarde la familia y pulse Cargar en proyecto.

Lo que no se transfiere: parámetros y fórmulas — recibe bloques con cotas exactas, no una familia paramétrica. Lo que gana: el mismo archivo se abre en Revit, AutoCAD, SketchUp Pro y cualquier programa CAD.

Por qué no basta una familia gratuita de fabricante: dibuja su hoja, pero no la cota de 800 con una sola hoja, ni la holgura de 200, ni las franjas del vidrio — lo que mira quien supervisa el proyecto.

Consigue la version completa $100

Esta pagina es la pieza que ya funciona. El paquete completo incluye todo lo siguiente.

Una corredera con hoja de 825 puede dejar un paso libre por debajo de 800 mm y no valer en un itinerario accesible (CTE DB-SUA Anejo A). 12 bloques en mm en una .dxf que se abre en Revit, Au

Las familias gratuitas de fabricante dibujan su propia corredera, pero no las líneas del CTE (paso libre 800 con una sola hoja, holgura 200 contra atrapamiento, franjas 850-1100 y 1500-1700, Ø 1200 a ambas caras): esas cotas las t

Comprar la versión completa — $100

Ejemplo resuelto

Números reales de esta herramienta, línea por línea.

Familia Revit puerta corredera CTE – 12 bloques DXF en mm (paso libre 800, holgura 200, vidrio)

Una corredera empotrada parece la solución fácil para un aseo accesible: no barre ni invade. El problema está en otra cota: el paso libre.

El CTE DB-SUA, en su Anejo A, define la puerta de un itinerario accesible con una anchura libre de paso de al menos 0,80 m, medida en el marco y aportada por no más de una hoja. En una corredera empotrada, la hoja no desaparece del todo dentro del armazón: queda a la vista una parte para poder asirla, y en el lado de cierre la hoja entra en la jamba. El paso libre real es el ancho de hoja menos ese descuento, y el descuento lo da la ficha técnica de cada fabricante de armazón.

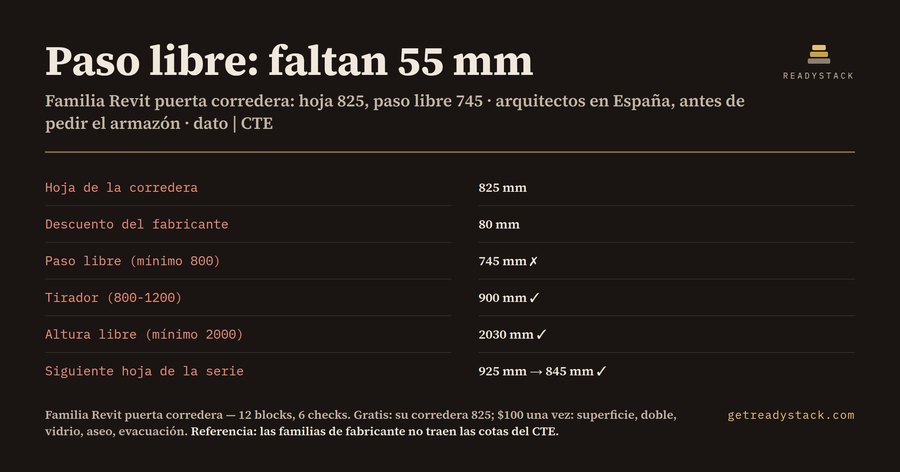

Con números. Una hoja de 825 mm, de la serie habitual 625/725/825/925 x 2030, con un descuento de 80 mm en la ficha del fabricante, deja un paso libre de 745 mm. El itinerario accesible pide 800. Faltan 55 mm. La hoja siguiente de la serie, 925 mm, con el mismo descuento da 845 mm y cumple. Si el descuento de su armazón es de 20 mm, la hoja de 825 da 805 mm y también cumple.

La doble corredera tiene su propia trampa: dos hojas de 625 suman más de 800, pero el CTE pide que los 800 los aporte una sola hoja. Ninguna de las dos llega.

Cuándo se pierde. Si el fallo se ve en el plano, se cambia una cota. Si se ve en obra, con el armazón ya metido en el tabique, cambiar de hoja obliga a rehacer el tabique. El momento de comprobarlo es antes de pedir el armazón.

Hay más cotas que una familia gratuita no trae dibujadas:

Mecanismo de apertura entre 800 y 1200 mm de altura y a 300 mm como mínimo del encuentro en rincón (DB-SUA, Anejo A).
Altura libre en el umbral de al menos 2000 mm (DB-SUA 2, apartado 1.1). En una corredera de superficie, la guía se come parte de esa altura.
En una corredera de accionamiento manual, 20 cm como mínimo hasta el objeto fijo más próximo, para evitar atrapamientos (DB-SUA 2, apartado 2). Es la cota que falta cuando la hoja abierta llega hasta un muro perpendicular.
Una puerta de vidrio sin cerco ni tirador necesita señalización contrastada: una franja entre 850 y 1100 mm y otra entre 1500 y 1700 mm (DB-SUA 2, apartado 1.4).
En una salida de planta o de edificio, o donde evacúan más de 50 personas, la puerta debe ser abatible con eje de giro vertical (DB-SI 3, apartado 6.1). Una corredera manual no vale; una automática debe abrir y quedar abierta si falla el suministro eléctrico o hay señal de emergencia (apartado 6.5).

Qué hace el check web gratuito. Usted introduce el tipo de corredera, el ancho de hoja, el descuento de su fabricante, la altura del tirador, la altura libre, la holgura hasta el objeto fijo y si la hoja es de vidrio o está en un recorrido de evacuación. Salen 6 checks con cumple o no cumple y, si falta paso libre, la hoja siguiente de la serie que llega a 800 con su descuento.

Qué hay en la .dxf. Doce bloques en milímetros en tres capas: empotradas de 725, 825 y 925 en planta y alzado, corredera de superficie con la holgura de 200, doble empotrada, vidrio con las dos franjas, aseo accesible con el círculo de 1500, corredera junto a un pasillo de menos de 2,50 m y la comprobación de evacuación. La corredera empotrada de 825 en planta y alzado es gratuita.

Revit no tiene un formato .rfa abierto, así que el archivo es una .dxf: en Revit se crea una familia de Modelo genérico, se importa el CAD en milímetros y se carga en el proyecto. Los parámetros no se transfieren: son bloques con cotas exactas, no una familia paramétrica. A cambio, la misma .dxf se abre en AutoCAD, SketchUp Pro y cualquier programa CAD.

Compruebe su propia puerta antes de pedir el armazón.

Preguntas frecuentes

¿Qué contiene esta familia Revit puerta corredera?

Una .dxf en milímetros con 12 bloques de puerta corredera: empotradas 725, 825 y 925 x 2030 en planta y alzado, corredera de superficie con holgura 200 contra atrapamiento, doble empotrada, vidrio con franjas 850-1100 y 1500-1700, aseo accesible con Ø 1500, corredera junto a pasillo y comprobación de evacuación DB-SI 3. El check web hace 6 checks con sus datos.

¿Para quién son estos bloques?

Para arquitectos, arquitectos técnicos, delineantes y usuarios de Revit en España que dibujan proyectos con el CTE y ya saben usar CAD, pero están cansados de volver a trazar la cota de paso libre, la holgura de 200 y las franjas del vidrio en cada plano. La misma .dxf sirve en Revit, AutoCAD y SketchUp Pro.

¿Por qué no basta una familia gratuita de fabricante?

Las familias gratuitas dibujan la hoja y el armazón de ese fabricante, pero no las líneas que exige el CTE: 800 de paso libre aportados por una sola hoja, tirador entre 800 y 1200, holgura de 200 hasta el objeto fijo más próximo y franjas en el vidrio sin cerco. Justo lo que revisa quien supervisa el proyecto.

¿Qué obtengo gratis?

La puerta corredera empotrada 825 x 2030 completa, en planta y en alzado, con la cota de 800, los círculos Ø 1200 y la zona de tirador 800-1200. Además, el check web en el navegador: introduce su hoja y el descuento de su fabricante y ve el paso libre y los 6 checks del CTE, sin pagar y sin crear cuenta.

¿Cuánto cuesta frente a hacerlo usted?

La versión completa es un pago único, sin suscripción. La alternativa es dibujar usted mismo cada variante (empotrada, superficie, doble, vidrio, aseo, pasillo, evacuación) y comprobar cada cota en el DB-SUA y el DB-SI. Antes de pagar, compruebe gratis su propia puerta en el check web y descargue el bloque 825.
