Familias Revit ventanas CTE: ¿cumple su ventana?

Para arquitectos y delineantes en España que dibujan vivienda con el CTE. Cambie sus cotas: el resultado se recalcula al momento (DB-SUA 1 y HS 3).

Full version — $100 once: los 12 bloques DXF en mm (antepecho 1100, ventana de baño, fijo + hoja con radio de limpieza 850, corredera, balconeras con barandilla 900 y 1100, fijo a suelo con área de impacto, tabla HS 3).
Pago único, sin suscripción. Compruebe antes su propia ventana aquí, gratis.

Limpieza (DB-SUA 1, 5): comprobación simplificada con el canto vertical de la hoja practicable junto al fijo, entre el antepecho y 1,30 m. El fijo y la hoja arrancan del mismo antepecho.

Qué comprueba y de dónde sale cada cota

Por qué no basta una familia gratuita: dibuja el marco del fabricante, pero no la línea de 1,10 m cuando la caída pasa de 6 m ni el radio de 850 que dice si el fijo se limpia desde dentro.

Cómo pasarla a Revit (4 steps)

  1. Familia nueva con la plantilla Modelo genérico (Generic Model).
  2. Insertar ▸ Importar CAD y elija la .dxf.
  3. Unidades de importación: milímetros (el archivo está en mm).
  4. Guarde la familia y Cargar en proyecto.

Parámetros y fórmulas no se transfieren: son bloques con cotas exactas, no una familia paramétrica. A cambio, la misma .dxf se abre en Revit, AutoCAD, SketchUp Pro y cualquier CAD.

Consigue la versión completa $100

Con más de 6 m de caída, un antepecho de 900 se queda 200 mm corto: el CTE DB-SUA 1 exige 1,10 m. 12 bloques en mm en una .dxf que se abre en Revit, AutoCAD, SketchUp Pro y cualquier CAD.

Un solo pago, una clave de licencia para esta herramienta. La clave aparece justo después del pago.

Las familias gratuitas de fabricante dibujan su propia carpintería, pero no las líneas del CTE (barrera 0,90/1,10 m según la caída, radio de limpieza 850 desde 1,30 m, área de impacto 0-900, 1/20 de ventilación): esas cotas las tr

Comprar la versión completa — $100

· ReadyStack

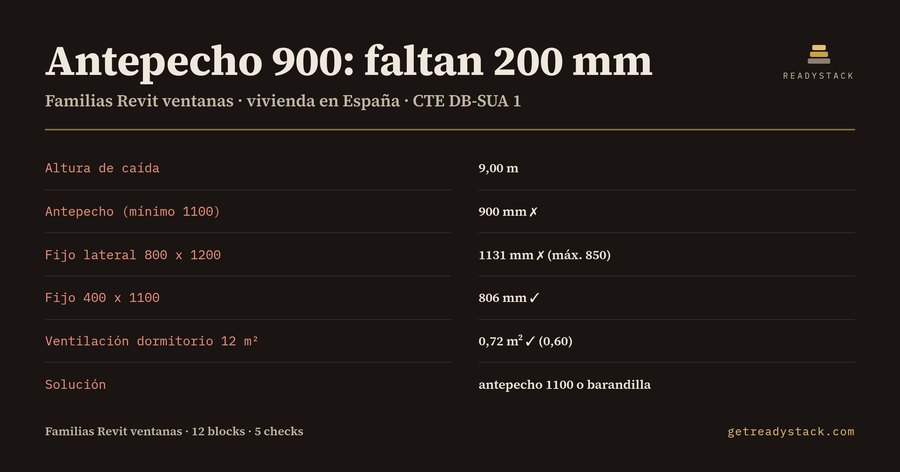

Ejemplo resuelto

Números reales de esta herramienta, línea por línea.

Familias Revit ventanas CTE DB-SUA: 12 bloques DXF en mm (antepechos 0,90/1,10 m, vidrio y limpieza)

Una planta a 7,20 m sobre la rasante y un antepecho dibujado a 900 mm. En el plano parece una ventana normal. Pero el CTE DB-SUA 1 pide que la barrera mida al menos 1,10 m cuando el desnivel que protege supera 6 m. Faltan 200 mm, y es mejor verlo en el plano que con la carpintería en obra.

Este texto es para arquitectos, arquitectos técnicos y delineantes que dibujan fachadas de vivienda en España: las cotas del DB-SUA que afectan a una ventana y cómo llevarlas a bloques en mm.

Cuándo hace falta barrera. El apartado 3.1 del SUA 1 exige barreras de protección en desniveles, huecos y aberturas, incluidas ventanas y balcones, con una diferencia de cota mayor que 55 cm. Una ventana de planta baja con el suelo a 40 cm del terreno no la necesita. Una ventana de primera planta, sí.

Qué altura. El apartado 3.2.1 fija 0,90 m como mínimo cuando la diferencia de cota no excede de 6 m, y 1,10 m en el resto de los casos. La altura se mide en vertical desde el nivel del suelo hasta el límite superior de la barrera, y en una ventana esa barrera es el antepecho. Con el suelo a 4,50 m, un antepecho de 900 mm cumple. Con el suelo a 7,20 m, el mismo antepecho se queda 200 mm corto.

Antepechos bajos. Si el diseño pide un antepecho de 600 mm, hace falta una barandilla hasta la altura mínima. En vivienda, el apartado 3.2.3 añade que no se pueda escalar: entre 30 y 50 cm sobre el suelo no puede haber puntos de apoyo con más de 5 cm de saliente, entre 50 y 80 cm no puede haber salientes con más de 15 cm de fondo, y ninguna abertura puede dejar pasar una esfera de 10 cm de diámetro. En las zonas de uso público de otros usos, la esfera es de 15 cm.

Vidrio en la zona de impacto. El SUA 2, apartado 1.3, marca como área con riesgo de impacto en paños fijos la franja entre el suelo y 0,90 m; en puertas, hasta 1,50 m de altura y 0,30 m a cada lado. Si ahí no hay barrera, el vidrio necesita una clasificación X(Y)Z según la UNE-EN 12600:2003: Y igual a B o C; Z igual a 1 ó 2 con un desnivel entre 0,55 y 12 m, y Z igual a 1 por encima de 12 m. Las partes vidriadas de puertas, como una balconera, van laminadas o templadas con impacto de nivel 3.

Limpieza desde dentro. En vivienda, los acristalamientos a más de 6 m sobre la rasante que no sean practicables ni desmontables deben quedar, en toda su superficie exterior, a 0,85 m como máximo de algún punto del borde de la zona practicable situado a no más de 1,30 m (apartado 5 del SUA 1). Un fijo de 500 mm junto a una hoja practicable, con el vidrio hasta 1.900 mm, tiene la esquina más lejana a 781 mm: se limpia desde dentro. Un fijo de 800 mm hasta 2.100 mm la tiene a 1.131 mm: no llega.

Lo que hay en el archivo. Son 12 bloques en mm repartidos en tres capas, Carpintería, Barandilla y Vidrio: ventana abatible de 2 hojas con antepecho de 900 y de 1.100, la misma en planta, antepecho de 600 con barandilla hasta 900, balconera con barandilla de 900 y de 1.100, balconera en planta, corredera en alzado y en planta, paño fijo con la zona de impacto marcada, alcance de limpieza y barandilla no escalable. Cada bloque lleva escrito el apartado del DB-SUA que lo justifica.

Cómo entra en Revit. El archivo es un .dxf: creas una familia de Modelo genérico, Insertar ▸ Importar CAD, eliges milímetros y pulsas Cargar en proyecto. Los parámetros y las fórmulas no se trasladan; son bloques con medidas exactas, no familias paramétricas. A cambio, el mismo archivo se abre en AutoCAD y en SketchUp Pro.

Antes de nada, mete la altura de tu planta y tu antepecho en la comprobación gratuita de la página y mira si te faltan milímetros.

15 segundos — lo que hace de verdad

Preguntas frecuentes

¿Qué contienen estas familias Revit de ventanas?

Una .dxf en milímetros con 12 bloques de ventana: 2 hojas 1200 x 1200 en alzado y planta, antepecho 1100 para caídas de más de 6 m, ventana de baño, fijo lateral con radio de limpieza 850 (uno que no llega y otro que cumple), corredera en alzado y planta, dos balconeras con barandilla 900 y 1100, paño fijo a suelo con área de impacto y la tabla de ventilación HS 3.

¿Para quién son estos bloques?

Para arquitectos, arquitectos técnicos, delineantes y usuarios de Revit en España que dibujan proyecto básico y de ejecución de vivienda con el CTE, saben usar CAD y están cansados de volver a trazar en cada alzado la línea de 0,90 o 1,10 m, el radio de limpieza de 850 y la zona de impacto de los fijos.

¿Por qué no basta con una familia de ventana gratuita?

Las familias gratuitas de fabricante dibujan su carpintería, pero no la exigencia del CTE que depende de su edificio: la altura de caída que decide si el antepecho debe llegar a 0,90 o a 1,10 m, el radio de 850 que decide si un fijo se puede limpiar desde dentro y el área 0-900 que obliga a un vidrio clasificado.

¿Qué es gratis y qué es de pago?

Gratis: la ventana de 2 hojas 1200 x 1200 con antepecho 900 en alzado y planta, más el check web, que con su altura de caída, su antepecho, su fijo y su local da al momento los 5 checks frente al CTE. De pago: los 10 bloques de las situaciones siguientes, desde caída de más de 6 m hasta balconeras y fijos a suelo.

¿Cuánto cuesta frente a dibujarlo yo?

La versión completa cuesta 100 dólares en un único pago, sin suscripción. La alternativa es trazar a mano en cada proyecto las líneas de barrera, el radio de limpieza y la zona de impacto sobre las familias del fabricante. Antes de pagar, compruebe gratis su propia ventana en el check web con sus cotas.
