Família Revit download: é isso que se digita quando o sanitário acessível do projeto ainda está vazio e a entrega para a prefeitura está marcada. O problema é que uma família baixada não diz de onde mediu as barras.

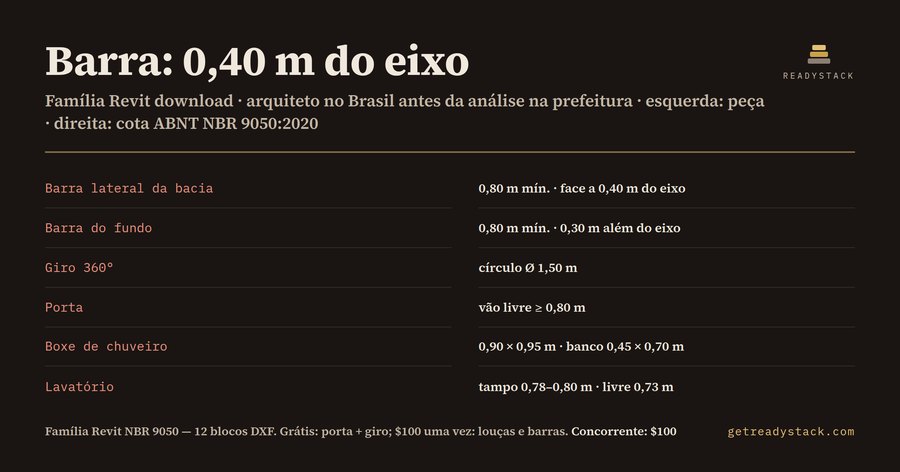

A ABNT NBR 9050:2020, no item 7.7.2.2, é precisa. A barra lateral horizontal tem no mínimo 0,80 m e fica a 0,75 m do piso acabado. A distância de 0,40 m é medida entre o eixo da bacia e a face da barra — não entre a bacia e a parede. A barra do fundo também tem 0,80 m no mínimo e se estende 0,30 m além do eixo da bacia em direção à parede lateral. E existe uma terceira barra, vertical, de 0,70 m no mínimo, a 0,30 m da borda frontal da bacia.

Três barras, quatro cotas de posição. É exatamente o tipo de detalhe que some quando um bloco passa de projeto em projeto.

O que fizemos: um arquivo .dxf em milímetros com 12 blocos de acessibilidade, desenhados a partir do texto da norma. Porta com vão livre de 0,80 m (6.11.2.4). Giros de 90° (1,20 × 1,20 m), 180° (1,50 × 1,20 m) e 360° (círculo de Ø 1,50 m), do item 4.3.4. Módulo de referência de 0,80 × 1,20 m. Bacia com as três barras. Lavatório com tampo entre 0,78 e 0,80 m e livre inferior de 0,73 m. Mictório com barras verticais afastadas 0,60 m. Boxe de chuveiro de 0,90 × 0,95 m com banco de 0,45 × 0,70 m. Vaga PcD com o espaço adicional de 1,20 m do item 6.14.1.2. Mesa de trabalho com tampo de 0,90 m. Rampa de 8,33% com patamares de 1,20 m.

Cada bloco traz a cota e o número do item da norma escritos ao lado. Quem revisa a prancha vê de onde veio cada medida.

O mesmo cuidado vale fora do banheiro. Na rampa, a Tabela 4 da norma limita cada segmento com inclinação entre 6,25% e 8,33% a um desnível de 0,80 m. A 8,33%, esses 0,80 m viram 9,60 m de rampa em planta — é o comprimento do bloco. A largura recomendada é de 1,50 m, o mínimo admissível é de 1,20 m, e os patamares têm pelo menos 1,20 m no início e no fim. Na mesa de trabalho, o tampo tem no mínimo 0,90 m de largura e altura entre 0,75 e 0,85 m; embaixo, 0,80 m de largura livre, 0,73 m de altura e 0,50 m de profundidade para a cadeira avançar.

Onde a norma não fixa um número, não inventamos. As louças são contornos genéricos: confira o modelo do fabricante. A vaga de 2,50 × 5,00 m é um parâmetro, porque a NBR 9050 remete as dimensões da vaga às normas de trânsito.

Sobre o Revit, sendo direto: o .rfa é um formato fechado. O que você recebe é um .dxf. Crie uma família Modelo Genérico, use Inserir ▸ Importar CAD, defina milímetros e carregue no projeto. Parâmetros e fórmulas não vêm junto; são blocos com cotas exatas. Em troca, o mesmo arquivo abre no AutoCAD, BricsCAD, LibreCAD e SketchUp Pro — a equipe inteira usa.

Antes de baixar qualquer coisa, teste o seu sanitário na página. Digite largura, profundidade e vão da porta. Com 1600 × 1700 mm, o círculo de 1,50 m cabe e sobram 100 mm. Com 1450 mm de largura, faltam 50 mm — e isso aparece antes da prancha sair do escritório. A porta de 0,80 m e o círculo de giro estão grátis em .dxf, sem cadastro.

A alternativa é comprar a norma, com 147 páginas, e redesenhar cada peça a partir das figuras. Se o seu próximo projeto tem um sanitário acessível, comece pelo verificador.
